地下管网低功耗采集微系统

一、地下管网低功耗采集微系统产品简介

地下管网低功耗采集微系统又称地下管网监测微系统，地下管网低功耗采集微系统是一套井下水文、水质监测采集系统，可外接多项分析仪器及水质传感器。GW1地下管网低功耗采集微系统是我公司自主研发的，针对管网监测领域应用专门开发的物联网监测终端。

GW1地下管网低功耗采集微系统产品具有防护等级高、功耗低、抗腐蚀能力强等特点，集数据采集、数据存储、供电、显示、数据传输等功能于一体，

采用4G、NB-IOT等无线通信功能，产品常规应用无需外部供电、安装便捷、免维护。

产品可外接多普勒流量计、雷达液位计、超声波液位计、雷达流量计、水质COD/氨氮/PH/电导率等各类传感器。

二、地下管网低功耗采集微系统优势特点

可外接多种传感器，适用性强，可测量瞬时流量和累积流量

功耗低，最高工作电流仅有15mA，待机电流只有0.3mA

占地面积小、安装简单快捷

采用自主研发的数核心采集控制模块，功能稳定，操作简单

支持4G、NB-IOT、Zigbee、Lora等多种无线数据传输技术，数据传输方便可靠

系统采用智慧环境监测云平台，可方便通过电脑、手机等多种方式浏览查看数据和设备管理

设备结构设计合理，可保证在户外长期连续测量

可远程修改管径

4路电源独立控制，可设置采样周期和采样间隔

具备远程校时功能

三、地下管网低功耗采集微系统技术参数

供电方式：DC12V供电或内置12.6V/40Ah锂电池供电（可拓展电池容量）

处理器：采用ARM7内核32位低功耗单片机

存储：内置8M存储芯片，可连续存储60000条数据，数据保存时间＞10年

应用接口：可选1路RS485接口或1路模拟量接口（16位AD、支持4-20mA电流信号输入和0～5V 电压信号输入），1路受控输出电源（额定电源 12V/1A 内置过流保护)

充电接口：1路12.6V充电接口

调试接口：1路调试RS485接口

通信方式：内置1路NB-IOT或1路4G无线传输模块

天线样式：1根NB-IOT或4G玻璃钢全向高增益天线

外接传感器：可外接流量计（雷达、超声波多普勒等流量计）、水位计（雷达、压力式、超声波液位计等）、水质传感器（pH、电导率、溶解氧、悬浮物、COD、氨氮等）等自由搭配

指示灯：1个运行状态LED指示灯

按键：1个手动启停开关按键，低功耗模式下，如需重启设备，至少断电120s

通讯协议：支持AN-UNION协议、MODBUS-RTU协议、SL 651-2014规约、HJ 212-2017等

充电方式：标配锂电池的终端，可使用出厂配套的充电器插入进行充电

功耗：待机电流：＜0.3mA,通讯上传平均电流：＜15mA，不包含外接传感器消耗的电流

工作模式：

1.连续工作模式：设备一直上电连续工作，数据上传周期（1～65535分钟）可设置。

2.低功耗工作模式：设备间歇式工作，数据上传周期（5～65535分钟）可设置

远程管理功能：支持远程参数配置、远程程序升级

本地升级：串口升级

本地配置方式：支持蓝牙和串口配置方式

整体形状：圆柱形，为节省井下安装空间及方便装卸而设计，并配合1个不锈钢提手，方便单手提取

外形尺寸：Φ160mm*H250mm

外壳材质：壁厚≥5mm，304不锈钢（可定制316L不锈钢）

重量：6.7kg

外壳防护等级：IP68

耐腐蚀等级：10级

防爆等级：Ex ia IIC T6 Ga

安装方式：壁挂

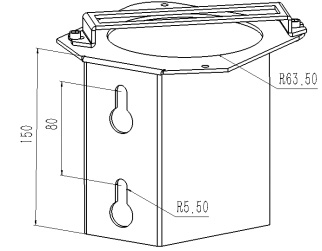

四、地下管网低功耗采集微系统安装支架

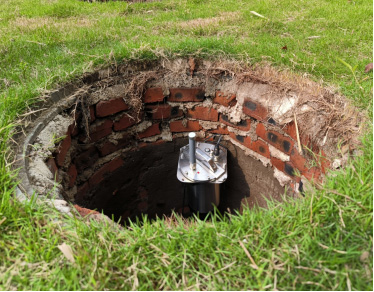

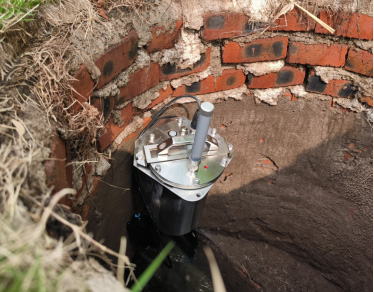

五、地下管网低功耗采集微系统安装效果图
