浊度传感器

浊度传感器

产品型号:FT-S9

产品简介:浊度传感器又称浊度变送器,浊度传感器是一种监测水中悬浮物对光线透过时所发生的阻碍程度的仪器,利用光学原理,通过液体溶液中的散射率来综合判断浊度情况。

市场价格:¥ 3000元

联系方式:15689257565

相关产品

一.浊度传感器工作原理

浊度传感器又称浊度变送器,浊度传感器是一种监测水中悬浮物对光线透过时所发生的阻碍程度的仪器,利用光学原理,通过液体溶液中的散射率来综合判断浊度情况。浊度传感器通过测量光的散射来判断液体中颗粒的浓度。它使用一个光源照射到液体中,然后测量光在不同角度上的散射光强度。本传感器采用90°角散射光法,线性处理采集值,并经过温度补偿算法,输出浊度值。


二.浊度传感器技术参数

测量原理散射光法
量程范围默认0~3000NTU,0~40NTU;0~1000NTU;可定制
分辩率0.1NTU
精度±1%,±0.3℃
温度补偿自动温度补偿
输出方式RS-485(Modbus/RTU)
存储温度-5-+65℃
工作环境0~50℃ , ≤0.2MPa
安装方式浸入式安装,3/4NPT安装螺纹
线缆长度5m
功耗0.2W,12V供电
供电DC:12V-24V
防护等级IP68
校准方式两点校准
外壳材质ABS


三.浊度传感器尺寸/安装

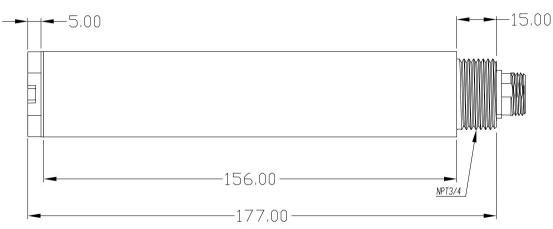

1.浊度传感器尺寸图

浊度传感器尺寸图

2.浊度传感器接线图

线缆为5芯屏蔽线:

红色线—电源线黑色线—地线绿色线—485A白色线—485B

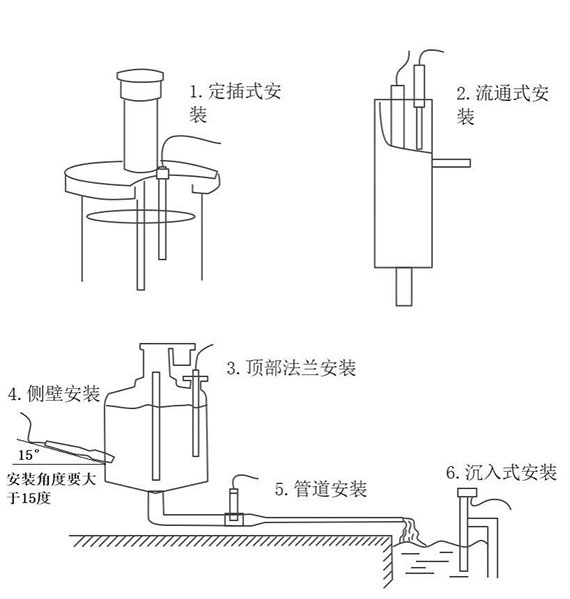

3.浊度传感器安装

浊度传感器安装

注意:传感器安装时不能倒置或者水平安装,至少倾斜15度角以上安装。测试口左右5CM之内不会碰到容器壁,下方10CM


四.浊度传感器维护和保养

传感器维护:

如传感器需要清洗,可用温水和适量的洗涤剂,进行清洗。

注意:

避免强烈震动损环前面透光玻璃,切勿用硬制品刮擦。


五.浊度传感器用户校准

传感器出厂的时候已进行了严密的校准,一般不需要用户校准,如果进行了用户校准,想恢复可执行恢复出厂的指令。

5.1零点校准

将传感器放入非透明的容器中,溶液使用蒸馏水或者纯净水,保证传感器的测试口左右5CM之内不会碰到容器壁,下方10CM,待30秒钟数值稳定后,按照通信指令进行零点校准。

5.2斜率校准

将传感器放入非透明的容器中,溶液使用已知浊度的溶液(浊度值要大于20%量程),保证传感器的测试口左右5CM之内不会碰到容器壁,下方10CM,待30秒钟数值稳定后,按照通信指令进行斜率校准。
