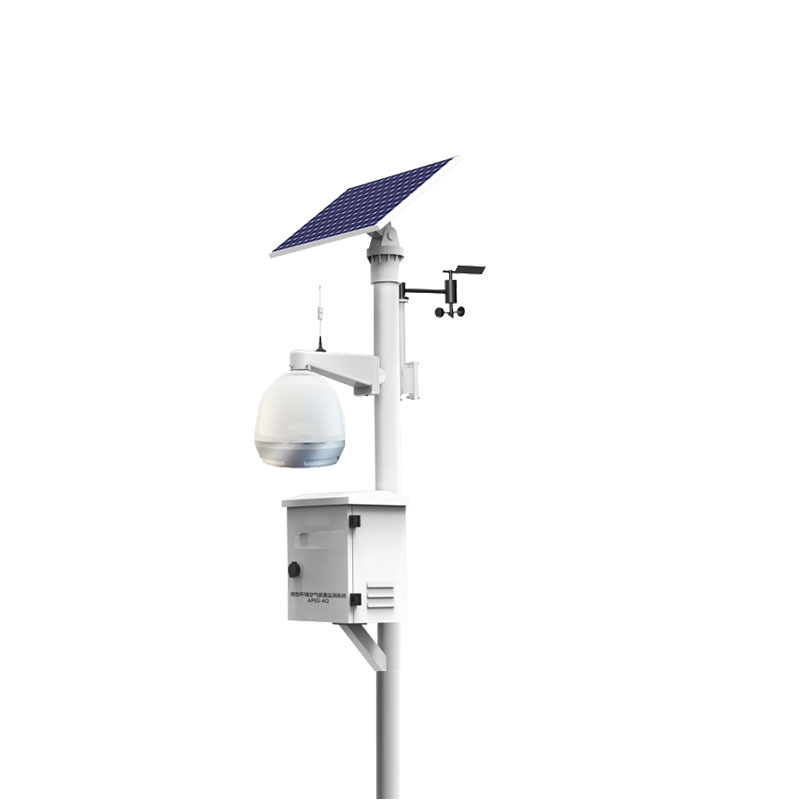

网格化空气质量监测站

网格化空气质量监测站

FT-AQI

网格化大气环境监测微型站是根据十三五及各地大气污染监测治理政策生产的新型空气质量在线多参数监测系统,严格按照国家标准对四气(CO、SO2、NO2、O3)、两尘(PM2.5、PM10)、气象五参(温度、湿度、风速、风向、气压)、可选配TVOC,共计13项参数监测,并将数据通过大数据分析平台可视化地展现出来,实现远程监测,远程警示,污染源严格防治的目标。

网格化空气质量监测站概述

  网格化大气环境监测微型站是根据十三五及各地大气污染监测治理政策生产的新型空气质量在线多参数监测系统,严格按照国家标准对四气(CO、SO2、NO2、O3)、两尘(PM2.5、PM10)、气象五参(温度、湿度、风速、风向、气压)、可选配TVOC,共计13项参数监测,并将数据通过大数据分析平台可视化地展现出来,实现远程监测,远程警示,污染源严格防治的目标。



网格化空气质量监测站解决方案

  2.1系统构成

  本监测系统方案由以下5个部分构成:供电系统、电控箱、检测设备、配套配件、大数据平台。





  供电系统:太阳能+锂电池(满足日常所需,但阴雨环境最多持续15天)、市电

  电控箱:变送模块、温度补偿、抗交叉干扰系数等

  监测设备:四气两尘、气象五参、TVOC

  配套配件:立杆、外壳、可选配显示屏

  大数据平台:由安帕尔15年研发至今更新第三代的数据分析平台

  2.2适用环境

  城市环境监测、市政环境监测、移动环境监测、企业化工园区、交通污染环境监测、居民区/学校/医院空气质量环境监测,公园/森林环境监测。





  2.3功能特点

  1.采样方式:扩散式/泵吸式

  2.通讯方式:4G/以太网接口

  3.内置大容量SD卡,存储两年数据

  4.实现各类参数采集、数据处理、数据上传功能

  5.采用进口高灵敏度传感器,响应速度快,分辨率高,线性好,检测下限达到ppb级,高温条件下稳定运行。

  6.具备设备状态指示功能,可直观辨别设备工作状态。

  7.具备太阳能+锂电池+市电的供电系统

  8.设备可自动报告传感器运行状态、系统电源状态、锂电池状态等

  9.可通过远程终端对设备进行远程校准和程序升级

  10.支持断点续传功能,避免网络环境问题造成的数据丢失。

  11.维护成本低,备件价格低、更换简单,无工具拆卸,方便点位迁移

网格化空气质量监测站技术参数

主机外壳 防晒防腐蚀,防碰撞损坏
主机防护等级 IP65;TVS 8000V防雷、防浪涌、防突破
主机安装方式 吊装、悬挂式
工作环境温度 -20~55℃
工作环境湿度 相对湿度15%RH~95%RH
工作环境气压 气压80~120KPa
采样方式 扩散式/泵吸式
通讯方式 4G/以太网接口


  微型站技术参数

  四气、两尘、TVOC、气象五参


监测参数 量程 分辨率 精度 原理
CO 0~4000 ppb 1 ppb ≤±5%FS 电化学(进口)
SO2 0~5000 ppb 1 ppb ≤±5%FS 电化学(进口)
NO2 0~4000 ppb 1 ppb ≤±5%FS 电化学(进口)
O3 0~2000 ppb 1 ppb ≤±5%FS 电化学(进口)
TVOC(可选) 0~40 ppm 0.001 ppm ≤±5%FS PID光离子(进口)
PM2.5 0~1000 ug/m3 1 ug/m3 ≤±10%FS 激光散射/β射线
PM10 0~1000 ug/m3 1 ug/m3 ≤±10%FS 激光散射/β射线
温度(可选) -40℃~+125℃ 0.05℃ ±0.3℃ ------
湿度(可选) 0~100 %RH 0.05%RH ±3.0%RH ------
风速(可选) 0~60 m/s 0.1 m/s ±2m/s ------
风向(可选) 0~360° ±3° ------
气压(可选) 10~1200 mbar 0.12 mbar ±2%F.S ------


  监测参数

网格化空气质量监测站大数据分析平台

  4.1可视化显示

  APAQ结合地理信息,可对APEQ-AQ上传的分钟级、海量监测数据进行可视化处理,同时兼容国家站的数据展示,生动形象地展示出空气质量的实时数据变化趋势和污染分布情况。

  4.2污染事件监控报警

  APAQ可根据用户当地空气质量值和污染特征报警规则,利用事件捕获技术分析每个点位的报警事件,同时向客户实时推送报警消息。平台自动将各污染源监控报警信息,通过短信、微信、邮件等方式,实时推送到相关管理人员,根据警报级别在平台上启动相应的处置流程,指挥现场工作人员前往取证并进行处理,最后将处理结果上传到管理平台,从而对污染源实现闭环管理。

  4.3污染区域分析

  APAQ通过计算一段时间内各区域污染超标的累积概率,能够得到经常发生污染的区域,即为超标重点区域,也可能为潜在污染源,管理者需对此类区域重点监管。

  4.4基础统计分析

  APAQ提供单点或多点历史数据对比分析、区域污染现状分析、多点空气质量排序等基础数据分析功能。简单明了直奔主题的功能设计,使用户从繁杂的数据整理工作中解脱出来,解决用户最关切的实际问题。

  4.5移动管理

  APAQ除通过WEB浏览器使用外,还针对手机、平板等终端提供了移动便携的查询统计功能。
