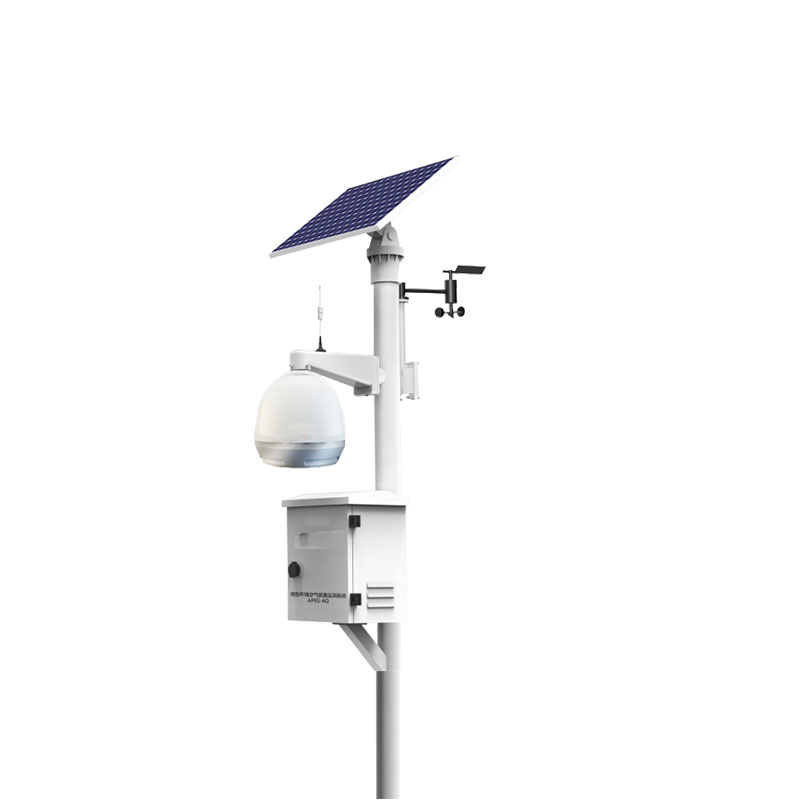

四气两尘空气微站

四气两尘空气微站

FT-Q06

AQI网格化空气质量微型监测站广泛应用于环保、林业、工业等领域的区域、厂界及大范围环境监测中,实现对大气质量的自动监测采集和上报等处理工作。

四气两尘空气微站产品介绍

  AQI网格化空气质量微型监测站广泛应用于环保、林业、工业等领域的区域、厂界及大范围环境监测中,实现对大气质量的自动监测采集和上报等处理工作。

  该产品是一款以物联网为基础的网格化空气质量监测站,采用模块化设计,将分体式采样头(四气两尘(SO2、NO2、CO、O3、PM2.5、PM10))和温湿度传感器独立安装于主控箱外,可在无人值守的恶劣环境下全天候全自动正常运行,并通过无线方式进行组网,实现实时数据监测传输,并汇集到“物联网大数据传输平台”,为网格化监测提供数据基础。

四气两尘空气微站技术参数

  单元名称描述技术参数

  颗粒物监测单元监测方法连续自动实时监测方法

  测量原理光散射法

  测量数据PM10、PM2.5

  测量量程0~1000 ug/m3

  浓度显示时间≤60s

  测量时间0.1min(最短测量时间),1min(标准测量时间),(1-9999)秒任意设定

  最低检测限≤0.001 mg/m3

  仪器平行性≤±10%

  浓度报警具备高浓度报警功能,平台可配置报警阈值

  六参数监测单元监测方法连续自动实时监测方法

  测量原理高精度电化学

  测量数据SO2、NO2、CO、O3

  测量范围SO2 测量范围:0-2000ug/m3;分辨率:1ug;准确度±10%,测试标气浓度1200ug/m3

  NO2测量范围:0-2000ug/m3;分辨率:1ug;准确度±10%,测试标气浓度1300ug/m3

  O3 测量范围:0-2000ug/m3;分辨率:1ug;准确度±2%,测试标气浓度2000ug/m3

  CO 测量范围:0-200mg/m3;分辨率:0.1mg;准确度±10%,测试标气浓度103mg/m3

  数据采集传输数据有效传输率断点续传配合平台数据补遗,保证数据有效传输率≥95%

  处理器ARM 10,STM32,520MHz

  操作系统Linux操作系统

  远程控制支持远程校时、远程重启、远程设置、远程升级

  传输网络自动实时上传数据,GPRS

  箱体及供电箱体材质喷塑箱体

  支架材质镀锌处理

  支架高度标配高度3.5m,其他高度可选

  支架直径114mm变径76mm

  防护等级IP65

  工作电压可选:直流12V太阳能 ‚交流220V ƒ交流220V+直流12V

  显示方式显示方式:7寸LCD触摸多彩显示屏

  数据存储GPRS ‚本地数据存储(可选)

  温度环境-30℃~50℃

  湿度环境10%RH~90%RH

  噪声监测终端测量范围:30-130dB(A)

  声级计采样频率:小于1s

  动态分析范围:≥100dB(A)

  频率计权:A、C、Z

  时间计权:F、S

  噪声报警:触发录音或录像(可选)

  气象五参数温度:测量范围:-30℃~70℃;精度:±0.3℃(20℃);

  湿度: 测量范围:0~100%RH;精度:±5%(5%RH-95%RH,25℃);

  风向:测量范围:16个方向(0~360度);精度:±5度;

  风速:测量范围:0~30 m/s;精度:±0.3m/s;

  气压:测量范围: 30~110Kpa;精度:±2.5pa。

四气两尘空气微站技术特点

  1、符合GB/T17626.2-2006静电放电抗扰度标准的要求。符合GB/T17626.3-2006射频电磁场辐射抗扰度标准的要求。符合GB/T17626.4-2008电快速瞬变脉冲群抗扰度标准的要求。符合GB/T17626.5-2008浪涌(冲击)抗扰度标准的要求。

  2、自主研发生产,核心传感器部件原装进口。

  3、所有传感器模块外置于主控箱,独立式安装。

  4、采用独特物理气路设计模式,既保证空气的流动性,又避免了泵吸式设备所带来的备件维护问题。

  5、整机采用模块化设计,自由组合监测参数,维修维护简单方便。

  6、支持远程设备重启,主程序升级,电池电量回传。

  7、配合物联网大数据传输平台,可实现远程控制,采集频率设置,生成数据报告。

  8、美观大方的支架设计,双层门仪表箱,内置7寸触摸屏幕,监测数据实时展现,安装后外部无明线。

  9、采用交流220V+直流12V太阳能供电模式时,设备可保证全年不掉电。

  10、支持本地数据存储与导出,即使在设备离线时,保证数据不丢失。

  11、本地存储可达10年以上,便于长期观察及数据累计、分析。

  标准配置:


序号 名称 数量 备注
1 主控箱 1 内含电源模块,主控模块,DTU模块
2 太阳能板 1 20W
3 蓄电池 1 12AH,12V
4 六参数气体检测模块 1 485输出,标准Modbus
5 PM2.5传感器 1 4-20mA
6 PM10传感器 1 4-20mA
7 大气温度传感器 1 4-20mA
8 大气湿度传感器 1 4-20mA
5 支架 1 标配高度3.5m,其他高度可选
6 安装附件 1 安装螺丝等
7 预埋件 1 固定用
8 物联网大数据传输平台 1 实时浏览,历史查询,其他功能可选
9 物联网卡 1 含一年流量费用


四气两尘空气微站安装准备

  1、土质地面。需要挖50*50*50cm的土坑,中心放入预埋件,浇筑混凝土(平面水平),预埋件顶端5cm露出地面,浇筑混泥土时应包裹好预埋件螺纹,凝固7-10天,即可安装设备。

  材料及工具准备:铁锹,自来水,混凝土,抹子,木板若干,中号十字螺丝刀,水平尺,活口扳手,钳子

  2、硬质地面(厚度不小于10cm)。按照支架底座安装孔的位置,在硬质地面打4个直径18mm,深度120mm的圆孔,放入M14膨胀螺栓,之后直接安装设备即可。

  材料及工具准备:打孔电锤,锤子,中号十字螺丝刀,水平尺,活口扳手,钳子
