有组织vocs在线监控系统

一、有组织vocs在线监控系统产品功能介绍

VOCs自动监测报警系统是全新打造的一款VOCs气体监测系统，采用PID传感器及全新32位低功耗处理器， 美观大方，实现对有组织排放和无组织排放的全面监测和管理。厂界TVOC在线监测系统采用PID光离子化原理，实现对各种工业厂区无组织排放中VOCs总量进行准确监测。所监测VOCs包含芳香类：苯、甲苯、萘、硝基苯、氯苯等；饱和烃及不饱和烃：辛烷、乙烯、环已烷等；酮，醛，醚；胺类；卤代烃类；硫代烃类，醇类；酯类；肼类等。

可快速分析工厂地界内VOCs含量，对工厂范围类VOCs浓度超标排放监测并及时预警，广泛应用于各种工业厂区挥发性有机物总量的实时监测。

监测设备具有良好的抗干扰能力，具备停电来电自恢复功能。具有防水、防尘设计，支持GPRS无线通讯。

监测设备需符合《污染物在线监控（监测）系统数据传输标准》HJ212-2017。

监测设备具备报警功能并采用一体化设计，可实现本地监测因子的超标灯光报警功能。

监测设备具备本地及远程标定功能，带预处理系统（除尘、水汽等杂质）一键消音。

监测设备主界面显示近60秒实时曲线，浓度数值采用数字及图形的显示方式。

监测设备可采用立杆、壁挂安装方式。

生命周期管理系统，系统对主要元器件进行生命管理，可根据设置的剩余寿命进行报警提示；

设备需配置彩色触摸屏，便于调试操作；

设备具备可拓展GPS定位功能，监测数据可与GPS定位信息关联存储；

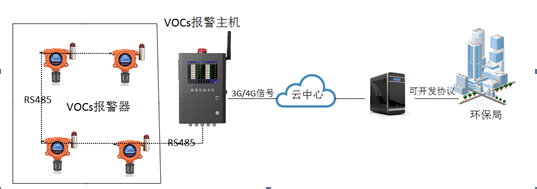

具备高性能工业级无线模块；具备高性能工业级16/32位通信处理器；具备完备的防掉线机制，保证数据终端永远在线；RS232/RS485接口。

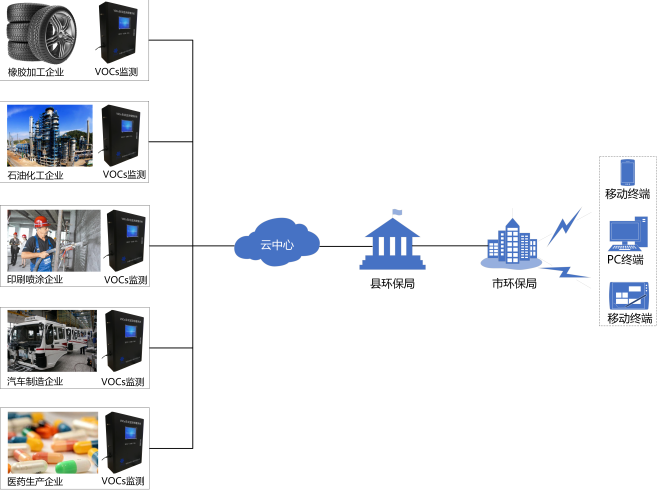

内置4G无线通信模块，可对无线传输数据发送间隔，发送IP/域名地址进行设定和修改，支持HJ212协议。无缝对接客户及环保局平台，上次实时、分钟、小时、日数据。

二、有组织vocs在线监控系统产品技术参数

1、

项目内容	具体参数
产品名称	厂界（TVOC）在线监测系统
型号	APEG-AQ-100
采样方式	泵吸式（连续采样）
检测原理	PID光离子
检测范围	0-20ppm（量程可根据客户而定）
分辨率	0.001ppm
精度	≤±3%FS
重复性	≤±2%
响应时间	T90≤10S
传感器寿命	2年（24个月）
工作方式	固定式连续在线监测
操作方式	触摸屏及按键操作
安装方式	立柱式
显示方式	LED高清触摸显示屏
供电电源	220VAC
信号输出	有线：RS485—标配,无线4G全网通，无缝对接环保局平台—选配
环境温度	-40℃~50℃
环境压力	86kPa～106kPa
监测仪功能	简易预处理适合恶劣环境
采样探杆及材质	高：303.44mm；材质：铝6063，表面喷砂氧化
机箱尺寸及材质	长410*宽272*高540mm；材质：冷轧板，表面喷涂白色
立杆尺寸及材质	高：1200mm；材质：镀锌管，表面喷涂白色

扩展气象因子

监测参数	量程	分辨率	精度	原理
温度	-40℃～+125℃	0.05℃	±0.3℃	超声波一体式
湿度	0～100 %RH	0.05%RH	±3.0%RH
风速	0～60 m/s	0.1 m/s	±2m/s
风向	0～360°	1°	±3°
气压	10～1200 mbar	0.12 mbar	±2%F.S

三、有组织vocs在线监控系统产品安装

风途科技厂界在线监测系统产品施工安装方案

HJ664-2013环境空气质量监测点位布设技术规范（试行）

1、安装环境

安装环境应尽量遵循微型环境监测系统的运行环境（包括环境温度、环境湿度、环境压力）要求。应尽量避免有机械震动、强电磁辐射、空气（风速）流动过快以及环境温度、环境湿度过高的区域。空气的流速过快会影响检测的响应时间和检测结果，环境温度、湿度过高会影响检测结果和传感器的使用寿命。

2、安装位置

总体原则应考虑到被监测气体扩散空间、风向、环境温度、环境湿度、监测区域封闭性以及工艺压力和周围设备分布情况等因素。有人员值守或人员经常滞留的区域应优先考虑。

指导安装

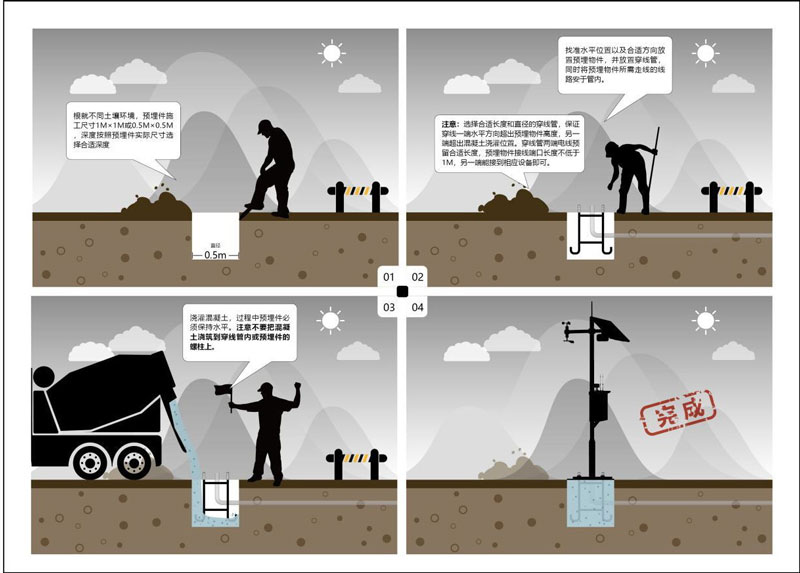

一、地基预埋，配预埋件施工

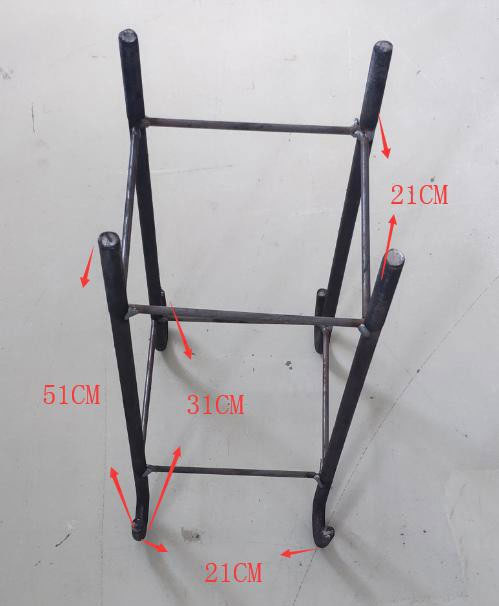

1、地笼中间框架为正方形21cm*21cm，高51cm，底部外边勾与勾距离31cm，如图1。预埋施工尺寸不低于50cm*50cm，深度40-43cm。

2、找准水平位置，以及合适方向放置预埋件，有一个正面方向朝南。浇筑预埋件时，注意不要把混凝土浇筑到穿线管内或者预埋件螺柱上。预埋件在土坑里位置要正，不要歪斜，并固定好预埋件，以防止浇筑混凝土时，预埋件的位置发生变化。

3、布线，根据订单需求提前合理布线，包括电源线。如需要布线，浇筑混凝土前，需要先放置穿线管，常规为PVC材质的塑料管，直径根据供电线缆尺寸自定。穿线管需高于预埋件中心预留孔5cm，另一端以能接到相应设备处为标准。

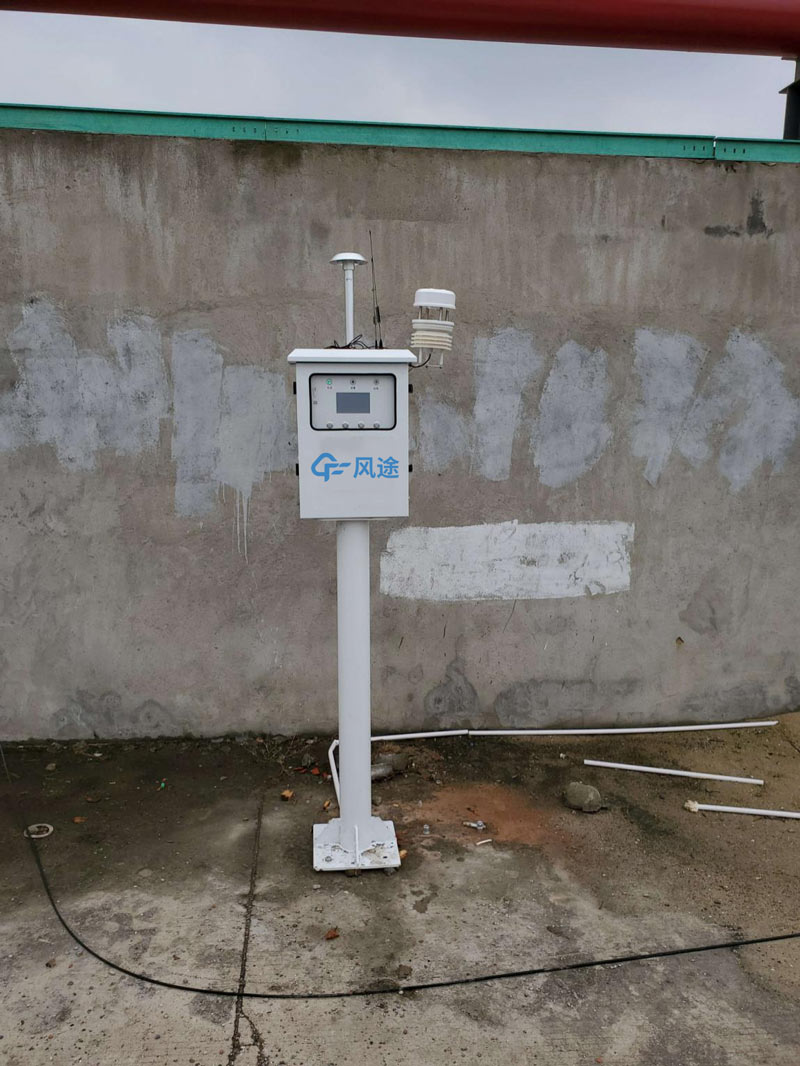

四、有组织vocs在线监控系统应用案例
