1、雷达水位计产品概述
雷达水位计又称雷达式水位计，雷达水位计是一种常用的水位监测设备，通过利用雷达波束测量水面与雷达传感器之间的距离，从而实现对河道水位的准确监测。雷达水位计是专门针对水位测距设计的，该模块采用FMCW模式，非接触式安装设计，体积小巧，结构紧凑。精度高，功耗低，抗干扰能力强，适用于湖泊河流、山洪预警、蓄水池、污水管网等水位监测。
2、雷达水位计产品主要参数指标
| 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | 说明 | |
| 发射机 | |||||||
| 发射频率 | ƒ | 77 | 81 | GHz | 带宽 4G | ||
| 输出功率（EIRP） | Pout | 13 | 20 | dBm | |||
| 天线角度（参考图4） | |||||||
| 波束宽度 | （-3dB） | 水平方向 | 14 | ° | |||
| 垂直方向 | 10 | ° | |||||
| 电源 | |||||||
| 工作电压 | VCC | 9 | 12 | 24 | V | ||
| 工作电流 | ICC | 20 | mA | 典型值 | |||
| 环境 | |||||||
| 工作温度 | TOP | ﹣45 | +85 | ℃ | |||
| 尺寸（长x 宽x 高） | Φ74 x 29.7(带外壳)，60x38x1.2(模块) | mm | |||||
| 重量 | 100 | g | |||||
| 测量指标： | |||||||
| 测距范围 | 0.1~40m | ||||||
| 测量精度 | ±5mm | ||||||
| 分辨率 | 1mm | ||||||
| 数据刷新 | 40ms 最快 | ||||||
说明：雷达工作频段为80GHz，测距的范围40米为最大测量范围，根据物体
RCS 的大小，探测距离的最大值会有偏差。

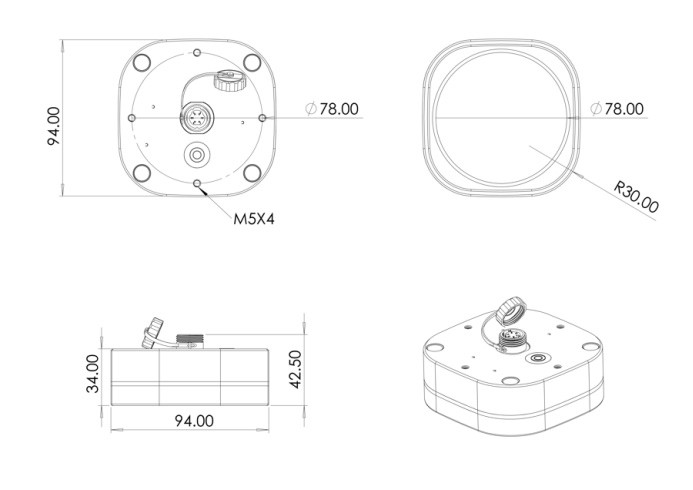

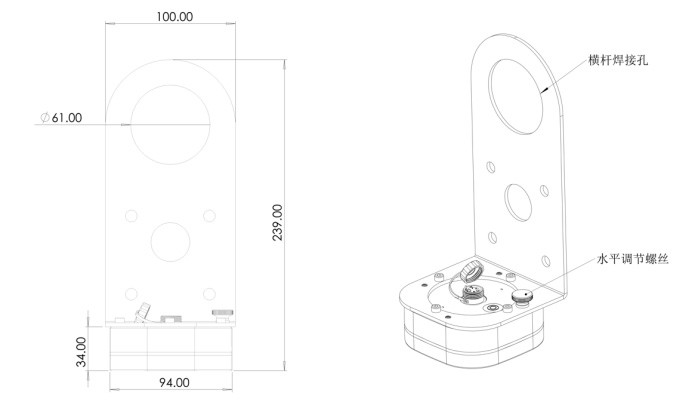

3、雷达水位计产品尺寸
